Wie wird ein Bandsägeblatt für Holz gespannt?

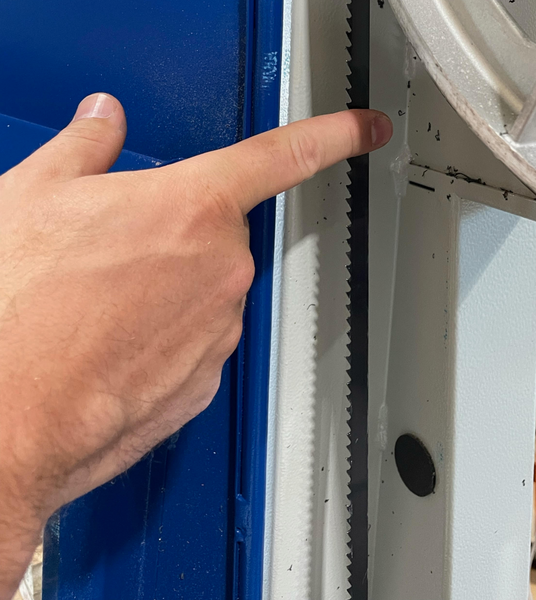

Ein Bandsägeblatt für Holz ist richtig gespannt, wenn Sie es auf der freien Seite der Säge mit dem Finger höchstens 3 mm zur Seite drücken können und es beim Klopfen metallisch klingt. Vor dem Spannen setzen Sie es so auf die obere Bandrolle, dass der Zahngrund in der Mitte der Rolle liegt. Nach der Arbeit entspannen Sie es wieder. Unten finden Sie die ganze Anleitung Schritt für Schritt.
Woran Sie ein richtig gespanntes Band erkennen
Die Spannvorrichtung der Säge (Handrad oder Hebel) drückt die Rollen auseinander und spannt so das Band. Wie viel Spannung richtig ist, erkennen Sie auch ohne Messgerät:
▼
Zu wenig gespannt
Richtig gespannt
Überspannt
Die Spannungsskala an der Säge ist nur ein Anhaltspunkt. An kleineren Sägen zeigt sie oft mehr an, als tatsächlich im Band ist, und die Spannfeder lässt mit der Zeit nach. Ohne Bandspannungsmessgerät entscheiden Fingertest und Klang.
Ablauf in 6 Schritten
Schritte 1 und 2
Band auf die obere Rolle setzen
Schalten Sie die Säge aus, ziehen Sie den Netzstecker, öffnen Sie die Abdeckungen und lösen Sie die seitlichen Führungen und die hinteren Stützlager. Die Führungen stellen Sie erst ganz zum Schluss ein, wenn das Band gespannt ist und an seiner Stelle sitzt.
Prüfen Sie beim Auflegen die Richtung der Zähne: Auf der Tischseite müssen sie nach unten zeigen, zum Tisch hin. Zeigen sie nach oben, drehen Sie das Band mit Handschuhen auf links (Innenseite nach außen).

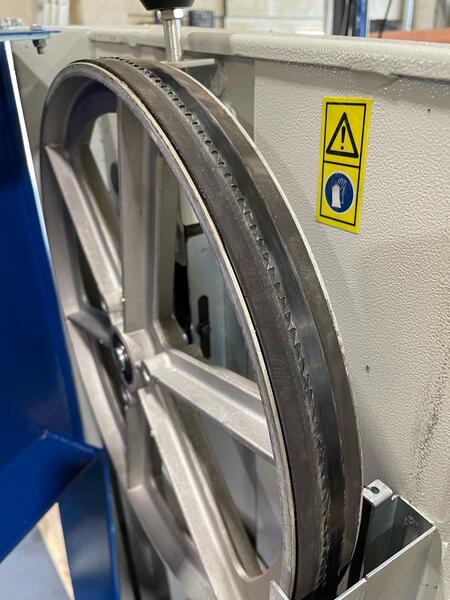

Spannen Sie das Band leicht und setzen Sie es so auf die obere Rolle, dass der Zahngrund (die tiefste Stelle zwischen den Zähnen) in der Mitte der Rollenbreite liegt. Die Lage ändern Sie, indem Sie die obere Rolle mit der Schraube dahinter neigen. Drehen Sie die Rolle dabei von Hand (Vorsicht mit den Fingern) und beobachten Sie, wo das Band läuft.
Ein breites Band, bei dem Sie den Zahngrund nicht in die Mitte der Rolle bekommen, setzen Sie so auf, dass weder die Zähne noch der Bandrücken über den Rand der Rolle hinausragen. Das Band sollte nicht breiter als die Rolle sein – mehr dazu im Artikel Auswahl der Breite des Bandsägeblatts für Holz.
Um die untere Rolle müssen Sie sich bei einer Säge in gutem Zustand nicht kümmern, dort findet das Band seinen Platz von selbst. Achten Sie nur darauf, dass weder die Zähne noch der Bandrücken überstehen.

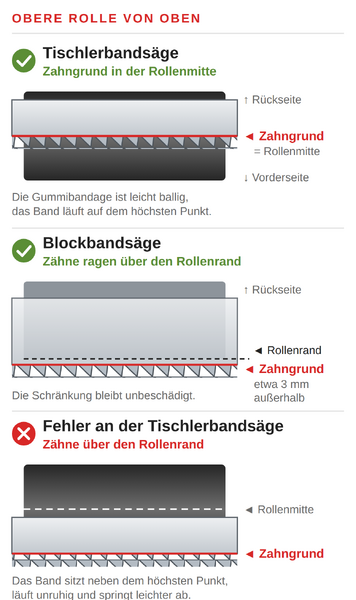

Zähne auf der Rolle oder über den Rand?
Danach fragen Sie in der Diskussion am häufigsten. Es kommt darauf an, welche Säge Sie haben.
Tischlerbandsäge
Die meisten Tischlerbandsägen haben auf den Rollen eine Gummibandage, die in der Mitte leicht ballig ist. Der Zahngrund gehört in die Mitte der Rolle, auf den höchsten Punkt der Bandage. Dort läuft das Band am ruhigsten.
Blockbandsäge
Die Rollen sind flach, und die Zähne sollen über den vorderen Rand der Rolle hinausragen: Bei einem 32 mm breiten Band liegt der Zahngrund etwa 3 mm außerhalb der Rolle, bei breiteren Bändern etwas mehr (richten Sie sich nach der Betriebsanleitung der Säge). So wird die Schränkung an der Rolle nicht plattgedrückt.
Der Rat „Zähne immer über den Rand“ gilt für Blockbandsägen. Wenn Sie auf einer Tischlerbandsäge die Zähne über den Rand stehen lassen, sitzt das Band neben dem höchsten Punkt der Bandage, läuft unruhig und springt leichter von der Rolle.
Schritt 3
Nachspannen und Spannung prüfen
Spannen Sie das Band mit der Spannvorrichtung nach und prüfen Sie:
Prüfen Sie nach dem Nachspannen, ob der Zahngrund noch in der Mitte der oberen Rolle liegt, und korrigieren Sie die Lage bei Bedarf mit der Stellschraube für den Bandlauf.
Spannung messen: Werte für das Bandspannungsmessgerät
| Sägeband | Spannung |
|---|---|
| Sägebänder Carbon Flexback für Tischlerbandsägen | 100–140 N/mm² |
| Sägebänder RipperS PREMIUM für Blockbandsägen | 170–210 N/mm² |
Beispiel: Sägeband für Blockbandsägen 32 × 0,9 mm. Ziehen Sie von der Breite die Zahnhöhe ab (etwa 7 mm), es bleiben 25 mm. Spannkraft = 25 × 0,9 × 200 = 4.500 N (rund 460 kg).
Band gerissen? Prüfen Sie, ob es überspannt war
Legen Sie das gerissene Band mit der Außenseite (der Seite, die nicht auf der Rolle lag) nach unten auf eine ebene Unterlage. Liegt es flach, war die Spannung in Ordnung. Heben sich die Enden um mehr als 10 mm oder verdreht sich das Band, war es überspannt – spannen Sie es beim nächsten Mal weniger. Weitere Ursachen finden Sie im Artikel Warum reißen Bandsägeblätter für Holz.
Schritt 4
Führungen einstellen
Vorspannen mit Nutlager (Ausnahme für kleine Radien)
Wer kleine Radien schneidet, typischerweise mit einem 6 mm breiten Band, nutzt manchmal ein hinteres Stützlager mit Nut. Hier gilt die Regel mit dem Abstand nicht: Das Lager wird aus der normalen Stellung um 3 mm nach vorn gegen das Band geschoben, das Band ist in der Nut vorgespannt und der Bandrücken weicht in Bögen nicht aus. Dadurch rutscht das Band auf der oberen Rolle nach vorn – bringen Sie den Zahngrund mit der Stellschraube für den Bandlauf wieder in die Mitte der Rolle.
Der Bandrücken leidet am Lager stärker, und das Band kann auf dieser Seite früher reißen (mehr im Artikel Warum reißen Bandsägeblätter für Holz).
Schritt 5
Probelauf
Schließen Sie die Abdeckungen und lassen Sie die Säge leer laufen. Das Band soll ruhig laufen, an einer Stelle der Rolle und ohne am hinteren Stützlager zu klicken. Dann machen Sie einen Probeschnitt. Verläuft der Schnitt oder wird er wellig, prüfen Sie zuerst die Schärfe des Bandes und die Zahnteilung, danach Spannung und Führungen. Bandgeschwindigkeit und Vorschubdruck finden Sie im Artikel Technische Einstellung von Bandsägen für Holz.
Schritt 6
Nach der Arbeit das Band entspannen
Dauerhafte Spannung belastet Band, Rollen und Sägegestell und drückt die Bandagen auf den Rollen ein. Entspannen Sie das Band deshalb nach der Arbeit und spannen und prüfen Sie es vor dem nächsten Sägen neu. Spannen Sie das Band nicht nach, solange es vom Sägen warm ist: Nach dem Abkühlen wäre es überspannt. Wie Sie Bänder reinigen und lagern, lesen Sie im Artikel Richtige Instandhaltung von Bandsägeblättern.
Häufige Fragen aus unserer Beratung
? Der Händler sagt, die Zähne sollen über die Rolle hinausragen. Stimmt das?
Nur bei einer Blockbandsäge. Auf einer Tischlerbandsäge gehört der Zahngrund in die Mitte der Rolle. Den Unterschied zeigt das Bild oben.
? Das Band springt mir von der Rolle. Was tun?
Meist ist es zu wenig gespannt oder schlecht aufgesetzt: Spannen Sie nach und bringen Sie den Zahngrund durch Neigen der oberen Rolle in die Mitte. Läuft das Band weiter ab, prüfen Sie, ob die Rollen schlagen, ob die Bandagen fest sitzen und unbeschädigt sind und ob beide Rollen in einer Ebene stehen.
? Muss das Band auch auf der unteren Rolle mittig laufen?
Nein, die Lage stellen Sie nur an der oberen Rolle ein. An der unteren achten Sie darauf, dass weder die Zähne noch der Bandrücken überstehen. Stehen die Zähne über, schieben Sie das Band auf der oberen Rolle etwas nach hinten, steht der Rücken über, nach vorn.
? Der Schnitt in dickeren Brettern zieht zur Seite. Liegt das an der Spannung?
Möglich, öfter hat das Band aber für die Materialstärke zu viele Zähne, ist zu dünn oder stumpf. Für Bretter um 3 cm wählen Sie eine gröbere Zahnung, etwa 4 TPI. Wie Sie das passende Band wählen, lesen Sie im Artikel Welches Bandsägeblatt für Holz.
Haben Sie eigene Erfahrungen mit dem Spannen oder ein Problem, das immer wieder auftritt? Schreiben Sie uns in die Diskussion unter dem Artikel.
Guten Tag, vielen Dank für Ihre Nachricht und für das Lesen unseres Artikels. Ich verstehe Ihren Zweifel – es ist ein Thema, zu dem es unterschiedliche Meinungen gibt, insbesondere zwischen Anwendern unterschiedlicher Maschinen. In unserem Artikel beziehen wir uns auf moderne Bandsägen, bei denen die Schwungräder leicht gewölbt sind. In diesem Fall ist die richtige Position des Bandes, bei der sich die Zahnwurzel etwa in der Mitte des Schwungrads befindet, da dies für mehr Stabilität und einen präziseren Schnitt sorgt. Was die Zahnstellung betrifft, so ist bei korrekter Einstellung der Kontakt der Zähne mit der Schwungradbeschichtung minimal und verursacht keine Verformungen. Auch das Verhältnis zwischen der Breite des Schwungrads und des Bandes ist wichtig. Zum Beispiel können die Schwungräder bei vielen Maschinen (wie der Scheppach Basa4) etwa 40 mm breit sein, aber die empfohlene maximale Bandbreite liegt bei etwa 20 mm. Das zeigt, dass das Band nicht die gesamte Breite des Schwungrads einnehmen muss. Die Methode mit den leicht überstehenden Zähnen kann bei älteren Maschinen funktionieren, führt aber im Allgemeinen zu geringerer Stabilität während des Schnitts.
Wenn der Schnitt nicht gerade ist, ist oft die Ursache: ungeeigneter Zahnteilung (TPI), zu schmales Band, falsche Spannung oder Führung.
Wenn Sie möchten, können wir Ihnen das am besten geeignete Band empfehlen.
Mit freundlichen Grüßen, Team Dudr Saw
Sehr geehrter Kunde, bei einer Tischler-Bandsäge sollte das Sägeband so positioniert sein, dass die Zahnbasis in der Mitte der Radbreite liegt. Wenn Sie eine Bandsäge für Baumstämme haben, sollten die Zähne des Sägeblatts außerhalb des Rades liegen. Wenn Ihr Sägeblatt herunterfällt, sollten Sie das Rad wahrscheinlich leicht neigen, damit das Blatt nicht vom Rad fällt. Im Leerlauf sollte zwischen dem Sägeblatt und der hinteren Führung ein Abstand von etwa 1 mm bestehen. Das Sägeblatt kann sich beim Schneiden an die hintere Führung anlehnen. Mit freundlichen Grüßen, das Dudr Saw Team
Vielen Dank für Ihr Feedback! Wir freuen uns, dass Sie den Artikel hilfreich fanden und er Ihnen bei der richtigen Einstellung des Bandes geholfen hat. Wenn Sie weitere Fragen haben, helfen wir Ihnen gerne weiter. Mit freundlichen Grüßen, das Simonds-Team
Guten Tag, vielen Dank für Ihre Anfrage, leider verkaufen wir keine Ersatzteile für Bandsägen, wir stellen nur Sägebänder für alle Marken und Typen von Maschinen her und verkaufen sie.
Ich kann Ihnen nur empfehlen, im Internet nach der Ersatzteilnummer 73220026 zu suchen, die ich gefunden habe. Zum Beispiel hier wird es höchstwahrscheinlich angeboten:
https://www.kutil.cz/elektricke-naradi/nahradni-dily/guma-kola-pro-pasove-pily-scheppach/
Ansonsten macht die Gummiierung von Rädern bis zu einem Durchmesser von 530 mm die Firma AGT Zlín, aber dort müssten Sie die Räder einschicken und der Preis wird höchstwahrscheinlich ein anderer sein.
Ich wünsche Ihnen einen schönen Tag, viel Erfolg
Pavel Dudr
Guten Tag, vielen Dank für Ihre Anfrage. Leider sind wir mit einem solchen Problem noch nicht konfrontiert worden, so dass es schwer ist, Rat zu geben. Mir fällt ein, zu prüfen, ob die Räder nicht zu stark wackeln (ob sie nicht verzogen oder deformiert sind) (wenn Sie welche haben, würde ich ein Messuhr verwenden), ob das Gummi auf den Rädern nicht stellenweise verformt ist oder ob es nicht fest an den Rädern haftet. Ob die Räder in einer Flucht liegen. Wenn Sie das Sägeband in Schnittrichtung drehen, sollte es genauso auf den Rädern sitzen wie beim Drehen in umgekehrter Richtung (zumindest bei stehenden Sägen ist das so). Das würde höchstwahrscheinlich bedeuten, dass die Räder nicht in einer Flucht liegen (gegeneinander - in einer Achse). Wenn es beim Spannen Abweichungen gibt, ob sich das Rad nicht verbiegt, z.B. bei größerer Spannung... Wenn es sich um eine neue Maschine handelt, dann tauschen Sie sie gegen ein anderes Exemplar aus, was die Verkäufer normalerweise gewohnt sind und bei solchen günstigen Maschinen nicht nach dem Grund suchen.
Danke, ich hoffe, mein Rat ist Ihnen von Nutzen ;-), viel Erfolg. Pavel Dudr
Guten Tag, wir empfehlen, das Sägeband am oberen Rad so zu positionieren, dass sich der untere Teil des Zahns (Zahnfuß) in der Mitte des Rades befindet. Es kann vorkommen, dass das Sägeband nicht ganz gerade ist und eine sogenannte Wulst hat oder die Räder nicht ganz gegenüber liegen... In Ihrem Fall würde ich prüfen, ob das Band am unteren Rad nicht aus dem Rad läuft. Wenn es aus dem Rad läuft, empfehlen wir, das Sägeband am oberen Rad etwas weiter nach hinten zu positionieren. Stellen Sie die Führung 1 mm von der Hinterkante des Sägebandes entfernt ein, nachdem Sie das Band zentriert haben. Wichtig ist, dass das Band zentriert werden kann und nicht wandert.
Vielen Dank, mit freundlichen Grüßen
Ihr Simonds Team
Guten Tag, das ist seltsam, wir hatten noch nie etwas Ähnliches. Das Gummi an den Rädern sollte sich niemals verschieben. Durch Neigen des oberen Rades mit der Schraube auf der Rückseite sollten Sie das Sägeband so einstellen, dass es etwa in der Mitte des oberen Rades an einer Stelle läuft, dann die Führungen zum Band verschieben und einstellen (das Band sollte nur nach hinten lehnen, wenn es schneidet). Wenn sich das Band nicht so verhält, liegt wahrscheinlich ein Problem mit der Maschine vor. Wenn die Säge noch Garantie hat, denke ich, dass sie bereit sind, Ihnen die Maschine auszutauschen, dass sie sich nicht viel darum kümmern. Bänder für diese Maschinen kaufen viele Leute bei uns und haben keine Probleme, auch nicht mit einer Dicke von 0,65 mm. Natürlich kann das Gewinde beim Spannen reißen oder das Kunststoffrad kann beim Spannen oder Neigen des Rades usw. durchdrehen. In dieser Preisklasse sind die meisten Maschinen gleich, daher können wir Ihnen keine Empfehlung geben. Rufen Sie uns gerne an, wir können es auch telefonisch besprechen. Vielen Dank, viel Erfolg, mit freundlichen Grüßen Pavel Dudr
Guten Tag, es handelt sich wahrscheinlich um eine JESAN PS-400 Säge (eine Kopie der RATIONA 400, hergestellt von KOVO-DŘEVO OPP JESENÍK), von denen es in der Tschechischen Republik einige gibt.
Leider kenne ich die Länge der Säge nicht und kann sie auch nicht finden. Sie müssen sie selbst messen, zum Beispiel mit einem Faden.
SK
Guten Tag, vielen Dank für Ihre Anfrage, aber wir stellen nur Sägebänder für diese Maschinen her.
Zu Ihren Fragen:
1) Das Problem ist wahrscheinlich zu viel Zahnanordnung im Schnitt - verwenden Sie einen größeren Zahnabstand (niedrigere TPI-Zahl) oder ein zu dünnes Band. Der Hersteller gibt "in die Kiste" 0,36mm Bänder, aber geeigneter ist hier eher eine Bandstärke von 0,5mm oder vielleicht sogar 0,65mm. Aber eine Stärke von 0,65 ist bereits für einen Raddurchmesser über 325 mm (0,65x500=325) und auf kleineren Rädern kann das Sägeband aufgrund der geringen Biegung reißen. Wenn das Problem etwas anderes ist, können Sie sich die Probleme mit Sägebändern für Holz und deren Lösung ansehen. https://www.dudrsaw.de/technische-artikel-und-tipps/warum-reissen-bandsageblatter-fur-holz-wir-kennen-die-antworten
2) Wir fertigen Sägebänder nach Maß für jede Bandsäge, so dass Sie bei uns kaufen können. Geben Sie einfach auf der Startseite im Konfigurator die Länge 1400 (für Ihre Säge) ein und Sie werden weitergeleitet. Für diese Säge würde ich Ihnen ein Band 1400x10x0,5 TPI 4 oder einen kleineren Zahnabstand TPI 6 empfehlen. Wenn Sie jedoch Formen schneiden, dann wählen Sie sicherheitshalber ein noch schmaleres Band 1400x6x0,5 TPI 4 oder einen kleineren Abstand TPI 6.
Insgesamt haben wir einen guten Artikel zur Auswahl des Sägebandes: https://www.dudrsaw.de/technische-artikel-und-tipps/wie-werden-bandsageblatter-fur-holz-ausgewahlt-2
Wenn Sie Beratung wünschen, rufen Sie uns gerne an.
Viel Erfolg, mit freundlichen Grüßen, das Team von Dudr Saw.
